Το Multilayer PCB (Πίνακας τυπωμένων κυκλωμάτων) χρησιμοποιείται ευρέως για καλωδίωση κυκλώματος πολλαπλών επιπέδων και σύνδεση σε ηλεκτρονικές συσκευές. Οι κύριες χρήσεις του περιλαμβάνουν αλλά δεν περιορίζονται στα ακόλουθα σημεία:
Πρώτον, το Multilayer PCB επιτρέπει πιο σύνθετο σχεδιασμό κυκλώματος σε περιορισμένο χώρο. Με την αύξηση του αριθμού των στρωμάτων, οι σχεδιαστές μπορούν να οργανώσουν κυκλώματα και σήματα μεταξύ διαφορετικών στρωμάτων, έτσι
Μείωση της αμοιβαίας παρεμβολής και βελτίωσης της ακεραιότητας του σήματος. Αυτό είναι ιδιαίτερα σημαντικό σε εφαρμογές υψηλής συχνότητας και υψηλής ταχύτητας, όπως υπολογιστές, εξοπλισμός επικοινωνίας και ηλεκτρονικά καταναλωτικά υψηλής ποιότητας.

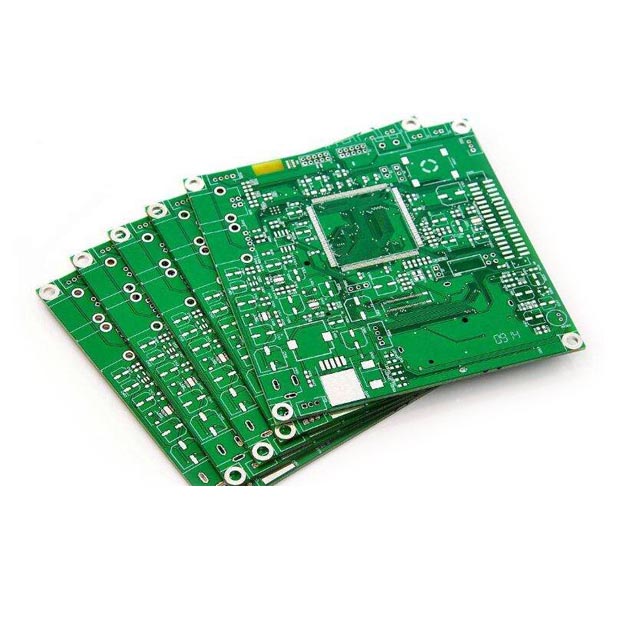

Δεύτερον, παρέχοντας ηλεκτρική απομόνωση,Άκαμπτο PCB πολλαπλών στρωμάτωνμπορεί επίσης να μειώσει αποτελεσματικά το συνολικό μέγεθος και το βάρος της πλακέτας κυκλώματος. Για μικρές ηλεκτρονικές συσκευές, όπως smartphones, tablet και ενσωματωμένες συσκευές, τα PCB πολλαπλών στρώσεων μπορούν να υποστηρίξουν σύνθετες λειτουργίες χωρίς να αναλάβουν πολύ χώρο, γεγονός που βοηθά στο σχεδιασμό ελαφρύτερων και πιο φορητών προϊόντων.
Επιπλέον, οι πολλαπλές στρώσεις PCB αυξάνουν επίσης την ευελιξία της διαδικασίας κατασκευής. Οι σχεδιαστές μπορούν να διανείμει διαφορετικές λειτουργικές μονάδες σε διαφορετικά στρώματα για να διευκολύνουν την επακόλουθη συναρμολόγηση και δοκιμές. Ειδικά σε περιοχές όπως η αυτοκινητοβιομηχανία, η ιατρική ηλεκτρονική και ο βιομηχανικός έλεγχος που απαιτούν αξιοπιστία και σταθερότητα, τα υψηλά ανθεκτικότητα και τα πλεονεκτήματα καλωδίωσης υψηλής πυκνότηταςΆκαμπτο PCB πολλαπλών στρωμάτωνείναι ιδιαίτερα εμφανή.
Η μεγαλύτερη διαφορά μεταξύΆκαμπτο PCB πολλαπλών στρωμάτωνΟι σανίδες και οι πλακέτες μονής όψης και διπλής όψης είναι η προσθήκη εσωτερικών στρώσεων ισχύος και εδάφους. Τα δίκτυα ισχύος και εδάφους δρομολογούνται κυρίως στο στρώμα ισχύος. Στις πολυστρωματικές πλακέτες PCB, υπάρχει αγώγιμο μέταλλο και στις δύο πλευρές κάθε στρώματος υποστρώματος και χρησιμοποιούνται ειδικά συγκολλητικά για τη σύνδεση των σανίδων μαζί και υπάρχει μονωτικό υλικό μεταξύ κάθε σκάφους. Ωστόσο, η καλωδίωση πολλαπλών στρώσεων PCB βασίζεται κυρίως στα στρώματα πάνω και κάτω, συμπληρωμένο από το μεσαία στρώμα καλωδίωσης. Ως εκ τούτου, ο σχεδιασμός των άκαμπτων πλακών PCB πολλαπλών επιπέδων είναι βασικά ο ίδιος με τη μέθοδο σχεδιασμού των πλακών διπλής όψης. Το κλειδί είναι ο τρόπος βελτιστοποίησης της καλωδίωσης του εσωτερικού ηλεκτρικού στρώματος για να καταστεί η καλωδίωση της πλακέτας κυκλώματος πιο λογική. Το αναπόφευκτο προϊόν πολυλειτουργικής ανάπτυξης, μεγάλης χωρητικότητας και μικρού όγκου.
Το PCB είναι μια πλακέτα κυκλώματος που κατασκευάζεται με παρόμοιο τρόπο με την εκτύπωση, έτσι ώστε τα κοινά PCB να συνδέονται μαζί σε διάφορα στρώματα και κάθε στρώμα έχει ένα μονωτικό υπόστρωμα ρητίνης και ένα στρώμα μεταλλικού κυκλώματος. Το πιο βασικό PCB χωρίζεται σε 4 στρώματα. Τα κυκλώματα επάνω και κάτω είναι λειτουργικά κυκλώματα, οργανώνοντας τα πιο σημαντικά κυκλώματα και εξαρτήματα και τα μεσαία δύο κυκλώματα είναι στρώματα εδάφους και στρώματα ισχύος. Το πλεονέκτημα είναι ότι μπορεί να κάνει διορθώσεις στις γραμμές σήματος και σε καλύτερες παρεμβολές. Σε γενικές γραμμές, 4 στρώματα είναι αρκετά για την κανονική λειτουργία του PCB, έτσι ώστε τα λεγόμενα 6 στρώματα, 8 στρώματα και 10 στρώματα προσθέτουν στην πραγματικότητα περισσότερα στρώματα κυκλώματος για να βελτιώσουν την ηλεκτρική ικανότητα του PCB, δηλαδή την ικανότητα που φέρει πίεση.
Επομένως, η αύξηση του αριθμού των στρωμάτων PCB σημαίνει ότι μπορούν να σχεδιαστούν περισσότερα κυκλώματα μέσα. Για μνήμη, πότε πρέπει να αυξήσετε τον αριθμό των στρωμάτων PCB; Σύμφωνα με τα παραπάνω, είναι προφανώς όταν η ηλεκτρική ενέργεια του PCB είναι πολύ ισχυρή ή πολύ υψηλή. Πότε είναι η τάση και το ρεύμα της μνήμης PCB το ισχυρότερο; Οι παίκτες που έχουν παίξει overclocking θα γνωρίζουν ότι εάν η μνήμη θέλει να επιτύχει καλύτερη απόδοση, πρέπει να πιεσθεί για να αυξήσει τη συχνότητα λειτουργίας. Επομένως, δεν είναι δύσκολο να καταλήξουμε στο συμπέρασμα ότι όταν η μνήμη μπορεί να χρησιμοποιηθεί σε υψηλή συχνότητα ή overclocked.
